融雪制御装置
ロードヒーティング・融雪マット・ルーフヒーティング等の自動制御
ネットワークを活用して遠隔監視システムの構築も可能です

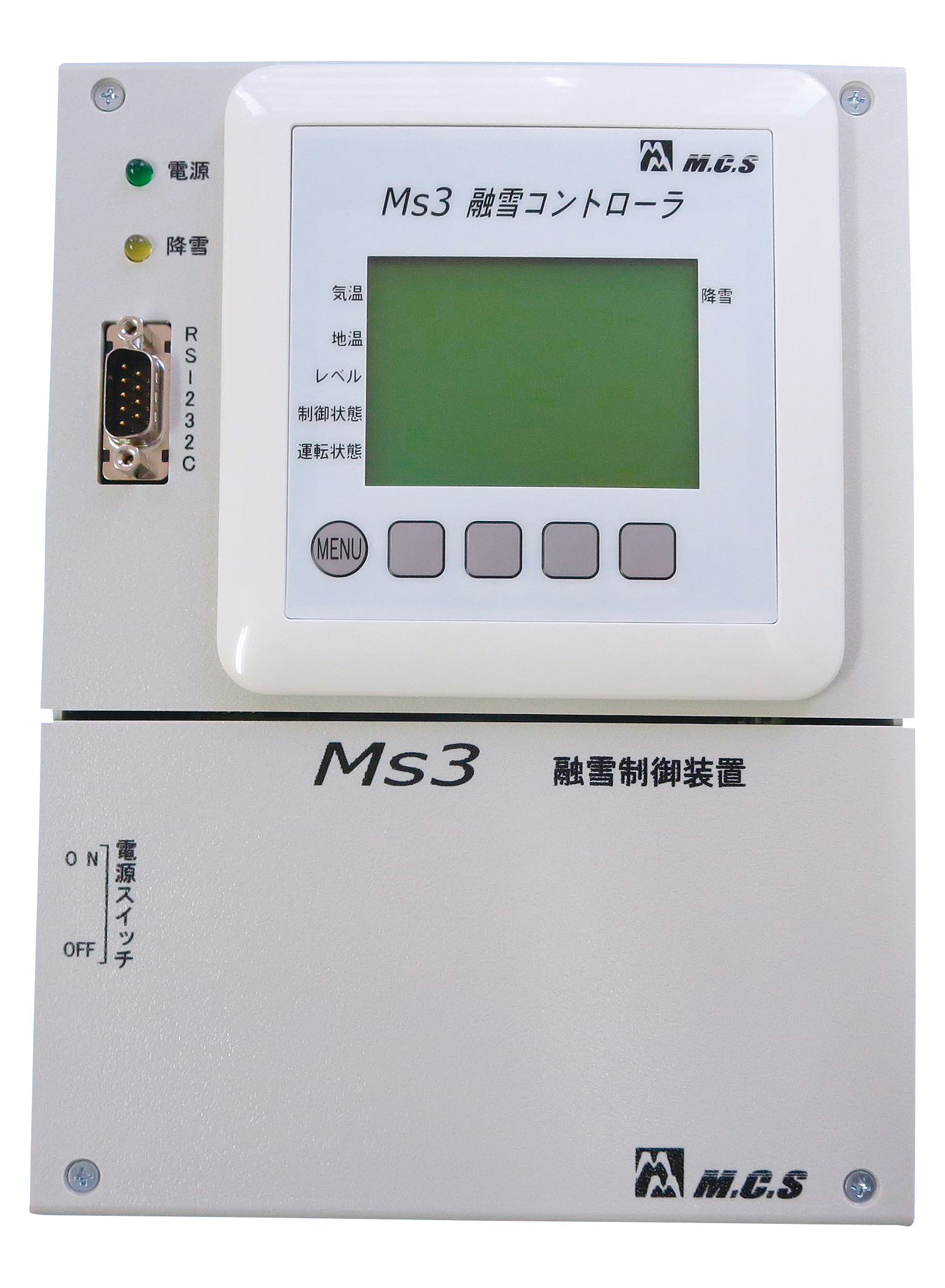

| 型式 | Ms3 ※優先／非優先タイプは Ms3U 他回路対応融雪制御装置 |

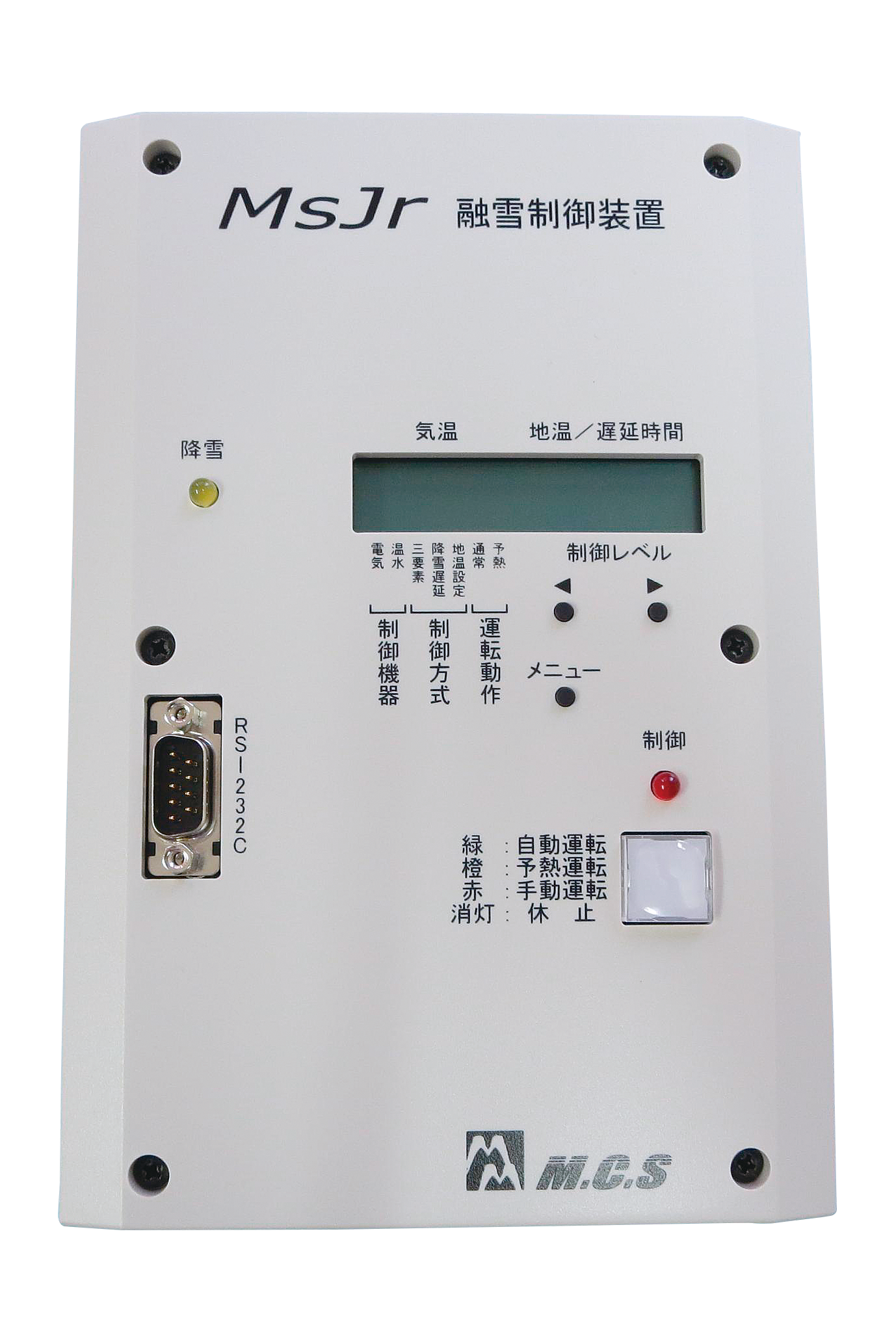

MsJr 1回路専用融雪制御装置 |
| 外観 |    |
 |
| 制御回路数 | 標準1回路 オプションの増設ユニットで最大4回路まで増設可能 |
1回路専用 |
| ★制御機器 | 電気(10秒単位制御)／温水(10分単位制御) | |
| ★制御方式 | 3要素制御／降雪遅延制御／地温設定制御の3つの制御方式に対応 | |
| ★運転動作 | 通常運転／予熱運転動作設定／手動運転時間0～24時間(1時間単位で設定可能) | |
| ★制御レベル | ３要素制御 ：地温設定温度を10段階設定(地温3～15℃相当) 降雪遅延制御：降雪遅延時間を10段階設定(遅延時間30～300分) 地温設定制御：地温設定温度を10段階設定(地温3～15℃、±0.5℃の範囲で制御) |
|
| 降雪感度調節 | 降雪検出温度：-2～+7℃(0.5℃単位で設定、初期値+2.0℃) 降雪検出時間：0～30分(1分ｒ単位で設定、初期値5分) |
降雪検出温度：-2～+7℃(1℃単位で設定、初期値+2.0℃) 降雪検出時間：0～30分(1分ｒ単位で設定、初期値5分) |
| 優先／非優先機能設定 (Ms3Uのみ) |
優先時間：1～60分（1分単位で設定、初期値10分) 優先割合：2対1または1対1(初期値2対1) |
ー |
| 制御出力 | 無電圧ａ接点／AC250V 5A (抵抗負荷) | |
| 操作部 | 設定操作キー：menuキー1個／多機能キー4個 | 設定操作キー：◀／▶／メニュー 運転動作ボタン(自動／予熱／手動／休止切替) 多色LED内臓 ※緑色点灯：自動運転／橙色点灯：予熱運転／赤色点灯：手動運転／消灯：休止 |
| 表示部 | バックライト付き液晶グラフィックディスプレイ(128dot×64dot) 気温・地温・制御レベル(遅延時間)表示 運転動作：エラー表示 黄色LED：降雪検出時点灯／赤色LED：制御出力時点灯 |
バックライト付き液晶キャラクタディスプレイ(16桁×2桁) 気温・地温・制御レベル(遅延時間)表示 制御機器・制御方式・運転動作・エラー表示 黄色LED：降雪検出時点灯／赤色LED：制御出力時点灯 |
| 自己動作記録日数 | 19日(2825データ) | 5日(724データ) |
| 外部インターフェース | RS-232C：メンテナンス及びオンライン接続用 RS-485：操作部分離／遠隔コントローラ接続用(4芯接続) |
RS-232C：メンテナンス及びオンライン接続用 融雪遠隔スイッチ接続用端子(4芯接続) |
| 使用環境 | -25℃～+45℃ | |
| 動作電源 | AC100～200V(最大消費電力20W/34VA) | AC100～200V(最大消費電力15W/26VA) |
| 外形寸法(取付足含む) | 195mm(W)×225mm(D)×82.8mm(H) | 154mm(W)×200mm(D)×56mm(H) |
| その他 | 専用リモコン(MON-3)を増設して、遠隔コントロールが可能 ※本体から操作部を分離して遠隔コントローラとしても利用可 |
専用リモコン(URS-2)を接続して、遠隔コントロールが可能 |
| 価格 (税込) |
187,000円～ 増設ユニット 11,000円/ユニット |
88,000円 |

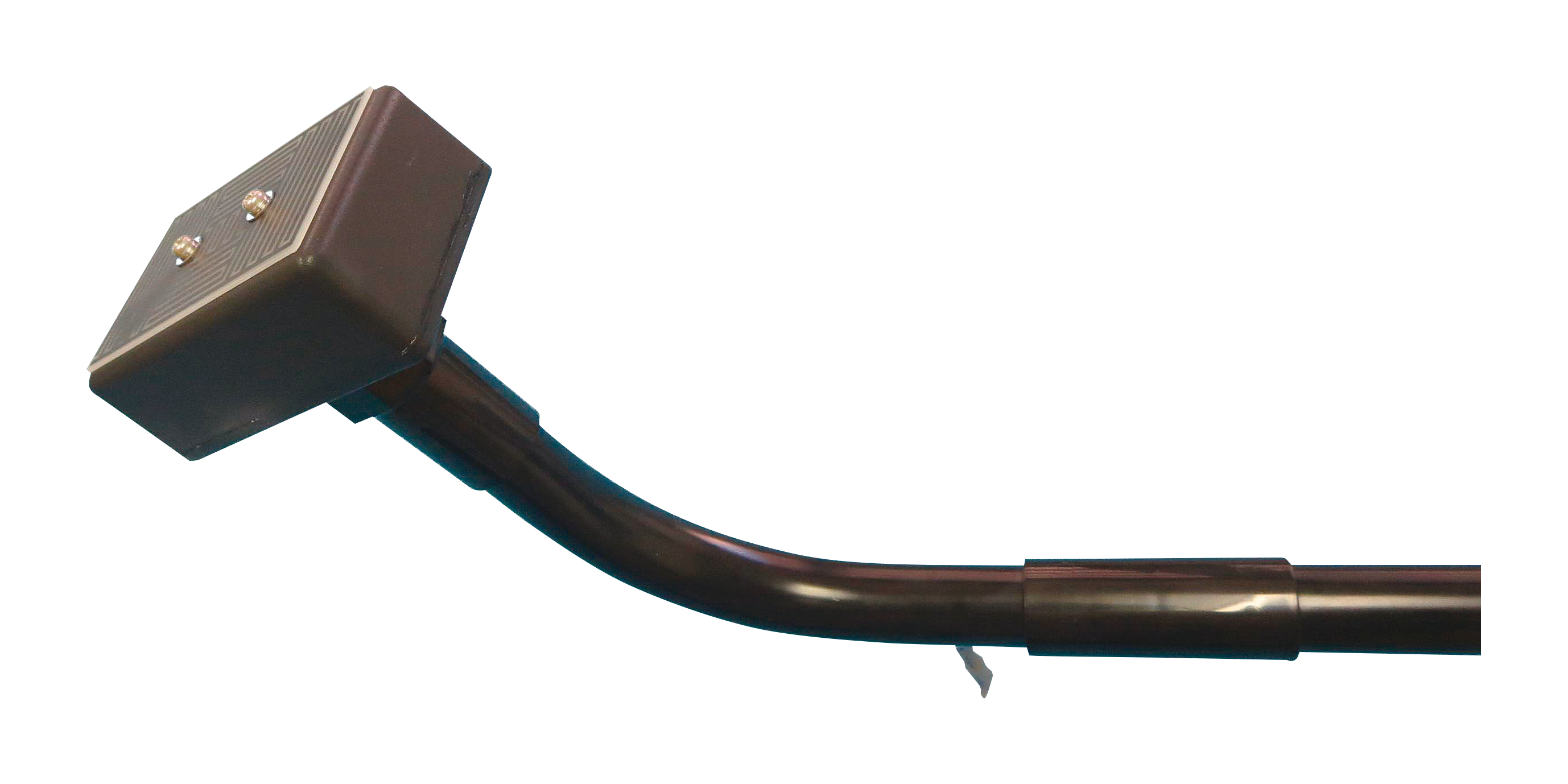

| 降雪センサ | |
| 型式 | SNW-3 |
| 降雪検出 | クシ型電極による水分検知方式／気温約＋２℃以下で電極面ヒーターＯＮ |
| 気温センサ | サーミスタ／使用温度範囲-30～+90℃ |
| アーム長 | ロング時約400mm(出荷時)／ショート時約237mm |
| ケーブル長 | 標準5m(VCTF6芯0.5sq) 最大100mまで延長可能 ※50m未満：6芯0.5sqケーブルにて延長可能／50m以上：0.75sqケーブルにて延長可能 |
| 価格(税込) | 38,500円 |

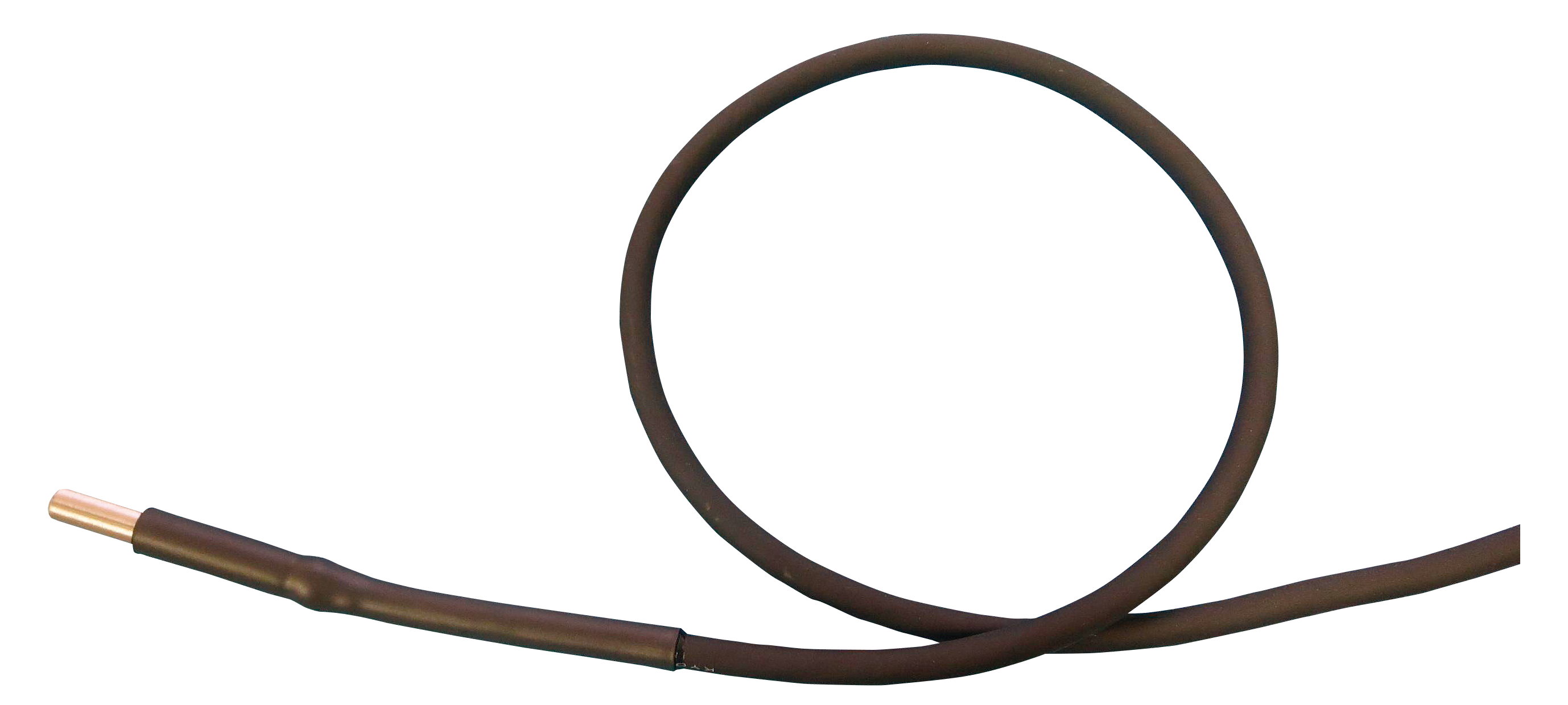

| 地温センサ | |
| 型式 | TMP-3 |
| 地温センサ | サーミスタ／使用温度範囲-30～+90℃ |
| ケーブル長 | 耐熱ケーブル標準10m(SVCTF2芯0.5sq) 最大100mまで2芯0.5sqケーブルにて延長可能 |
| 価格(税込) | 10m TMP-3-10m(標準) 16,500円 20m TMP-3-20m(オプション) 22,000円 30m TMP-3-30m(オプション) 27,500円 |
| 専用リモコン(Ms3/Ms3U用) | |
| 型式 | MON-3(遠隔コントローラ) |
| 操作部 | 設定操作キー：menuキー1個／多機能キー4個 |
| 表示部 | バックライト付き液晶グラフィックディスプレイ(128dot×64dot) 気温・地温・制御レベル(遅延時間)表示 運転動作：エラー表示 |
| 外部インターフェース | RS-485(Ms3本体と4芯ケーブルで接続) |
| 使用環境 | -25℃～+45℃(屋内で使用) |
| 動作電源 | DC12V(Ms3本体より供給) |
| 外形寸法(突起物含まず) | 116mm(W)×120mm(D)×37.2mm(H) |
| 価格(税込) | 88,000円 |
| 専用リモコン(MsJr用) | |
| 型式 | URS-2(遠隔スイッチ) |
| 操作部 | 運転動作ボタン(自動／予熱／手動／休止切替) 多色LED内臓 ※緑色点灯：自動運転／橙色点灯：予熱運転／赤色点灯：手動運転／消灯：休止 |
| 表示部 | 赤色LED：制御出力時点灯 |
| 外部インターフェース | 4極端子台(MsJrと4芯ケーブルで接続) |
| 使用環境 | -25℃～+45℃(屋内で使用) |
| 動作電源 | DC12V(MsJrと4芯ケーブルで接続) |
| 外形寸法 (突起物含まず) |
70mm(W)×120mm(D)×23mm(H) |
| 価格(税込) | 16,500円 |
仕様書
| 品名 / 品番 | |
| 融雪制御装置 | 仕様書 (外部サイト) |
